腾辉TCQY中高压开关磁控软起动一体柜可控起动电流易操作

￥110000.00

湖北襄樊

襄阳腾辉电气制造有限公司

本网推荐

图文详情
产品参数

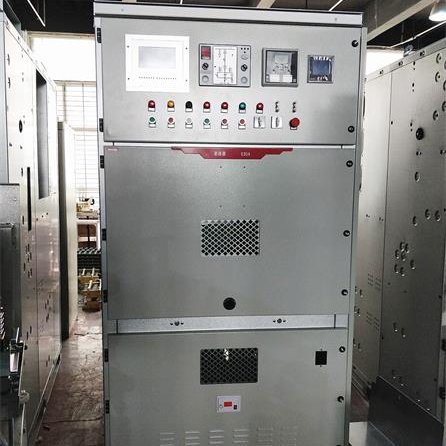

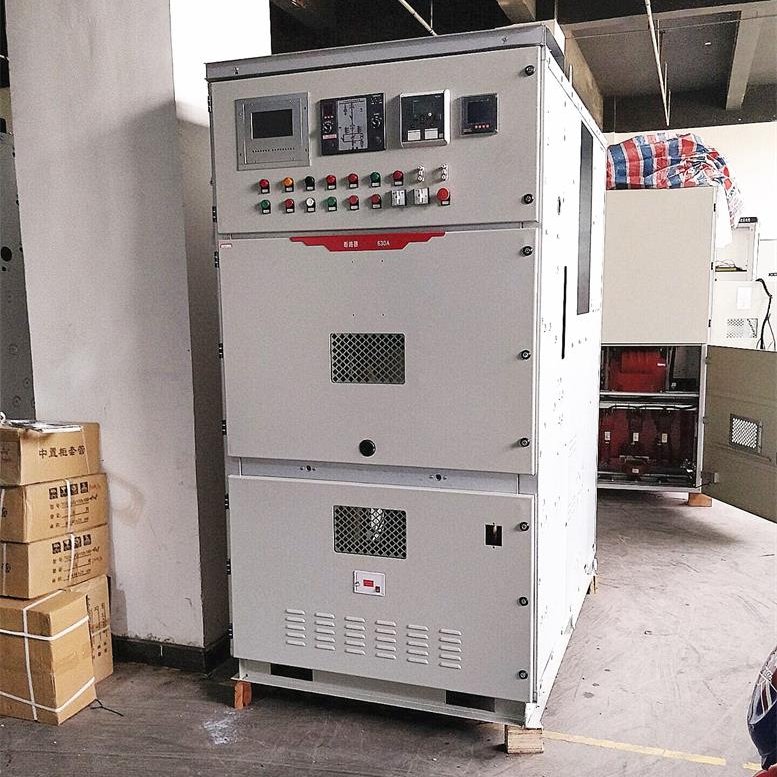

中高压开关磁控软起动一体柜可控起动电流易操作

中高压开关磁控软起动一体柜可控起动电流易操作TCQY系列中高压开关磁控软起动一体柜，是由特殊工艺结构设计的新型电抗器利用新一代自耦励磁式软起动专利技术而成功研发的新型软起动装置，该设备具有占地小，较高安全性及超强的过载能力，控制参数及曲线可通过智能控制器进行方便调节。主要其电抗器具有可调范围大、体积小、噪音低、功率损耗小等优点。主回路采用自励式可控电抗器与电机串联方式，通过闭环控制系统，实现电压平滑调节，具有恒流起动，斜坡电压软起等起动方式；起动时具有过流、欠流保护功能，起动电流倍数可设置。自耦励磁式可控电抗器的阻抗在预定的时间内由大到小自动无级减小，电机端电压逐渐上升至全压，实现电动机软起动。
在系统上可进行电压、电流检测，并进行磁通补偿计算，提高系统的起动转矩；同时加设电流反馈装置构成闭环控制，使系统的特性曲线较硬，可适应恒转矩负载起动。起动电流可控，曲线可查阅，比较直观，易操作,安全稳定性高，使用寿命长；重复使用性好，起动性能不受环境温度影响；
自动化程度高，操作方便，可实现软停车。适用于水泥建材、冶金/采矿、石油/化工、电力、医药、煤炭等行业，适用对象为风机、压缩机、水泵、提升机、泥浆泵等，适用于电压等级6kV、10kV功率范围到200kW~3000kW的各种大中型高压电动机的降压软起动。
本文报价为中高压开关磁控软起动一体柜*小功率报价，具体要求和价格可根据客户实际需要进行调整，如果您有这方面的价格询问和采购需求，欢迎您拨打我方电话，我们将为您制作一套完善的设计方案供您参考!欢迎拨打国内统一咨询 耿工    1-3-9-9-5-7-8-4-9-6-6   0-7-1-0--36-2-6-27-9
中高压开关磁控软起动一体柜使用条件:
供电电源：三相交流6KV-10KV（+10% -15%）50HZ
适用电机：三相异步电动机（鼠笼型）、同步电动机等
起动频度：频繁起动
冷却方式：自然冷却或强迫冷却
进出线方式：用户任选
防护等级：IP20（自冷），IP00（风冷）特殊要求另行定制。
环境条件：海拔不超过1000米，超过时需降低条件使用
环境温度：-25℃— +45℃
*大相对温度：95%无冷凝
无腐蚀性气体，元导电尘埃，无剧烈震动（小于0.5G），通风良好
如需特殊环境的产品，请订货时另提技术要求。
技术性能和指标:
项目参数：
适配电动机电压 3kV~10kV（11kV电机需特殊设计）
适配电动机功率 200kW~3000kW
起动电流 2.5~3.5倍额定电流
起动压降带旁路接触器时，小于3V
起动时间 5~120s
起动频度 1~3次/小时
起动方式恒流、爬坡、突跳起动电流曲线
停车方式自由停车，软停车，制动停车
过载能力 500% 30s；120% 长期通信功能标准RS485接口
防护等级 IP4X 特殊要求另行定制
整体结构柜式外形尺寸
详见选型参数保护功能缺相保护，过热保护
使用环境海拔不超过1000米，超过时需要降低条件使用；环境温度是-25℃~+45℃；
*大相对湿度95%无冷凝；安装地点无腐蚀性气体，无导电尘埃，无剧烈震动（小于0.5G），通风良好。
   本文报价为中高压开关磁控软起动一体柜*小功率报价，具体要求和价格可根据客户实际需要进行调整，如果您有这方面的价格询问和采购需求，欢迎您拨打我方电话，我们将为您制作一套完善的设计方案供您参考!欢迎拨打国内统一咨询 耿工    1-3-9-9-5-7-8-4-9-6-6   0-7-1-0--36-2-6-27-9
在鼠笼式或同步电动机的定子回路串入阻抗可以平滑改变的自励励磁式可控电抗器，通过闭环控制系统，自动调整自励控制绕组（无需加入外部大电流电源）中直流电流的大小，自藕励磁式可控电抗器的阻抗在预定的时间内由大到小自动无级减小，电动机端电压逐渐上升至全压，实现电动机软起动。
执行标准：
·《3-35KV交流金属封闭开关设备》                   GB/T3979-1991
·《电控设备，第二部分：装有电子器件的电控设备》   GB/T3979-1989
·《外壳防护等级，IP代码》                         GB4208-1993
·《高压固态软起动装置》                           Q/CPLQ-2010

品牌：	腾辉
加工定制：	是
型号：	TCQY
用途：	减压起动
额定电流：	50-1500 A
额定电压：	6000-10000 V
适用电机：	风机、压缩机、水泵、提升机、泥
适用领域：	石油化工;电力工业;冶金钢铁;城市建设
